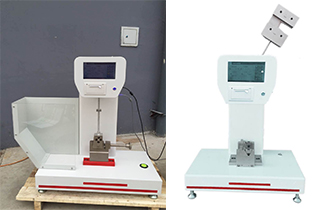

簡支梁沖擊試驗(yàn)機(jī)與懸臂梁沖擊試驗(yàn)機(jī)都屬于擺錘沖擊試驗(yàn)機(jī)，也是我們做沖擊試驗(yàn)常用到的設(shè)備！但是兩者究竟有什么不一樣呢？
下面皖儀實(shí)驗(yàn)儀器就來給大家介紹一下！
試驗(yàn)標(biāo)準(zhǔn)不同
簡支梁沖擊試驗(yàn)依照：ISO 179、GB/T 1043、GB/T 2612、JB/T 8762、GB4742標(biāo)準(zhǔn)。
懸臂梁沖擊試驗(yàn)依照：IS0 180、ASTM D256、GB／T 1843、GB／T 2611、JB／T 8761等標(biāo)準(zhǔn)。
沖擊強(qiáng)度試驗(yàn)范圍不同
簡支梁沖擊試驗(yàn)測定的是受到擺錘的沖擊時(shí)，材料所產(chǎn)生的抵抗力，是一種single point試驗(yàn)。
簡支梁沖擊能的定義：試樣在沖擊負(fù)荷作用下，被破壞時(shí)所吸收的能量。它是一種性能指標(biāo)，可用于生產(chǎn)過程的質(zhì)量控制中，也可用于比較不同材料的韌性。
懸臂梁沖擊強(qiáng)度(有缺口)測試，缺口試樣懸臂梁沖擊試驗(yàn)機(jī)測定的是材料被擺錘沖擊時(shí)的抗沖性能。懸臂梁沖擊強(qiáng)度定義：從材料開始破壞至完全破壞時(shí)所吸收的能量。適用于快捷的質(zhì)量檢驗(yàn)，以確定一個(gè)材料是否符合所需沖擊強(qiáng)度要求，也可用于比較材料的韌性。
試驗(yàn)方法不同
簡支梁沖擊試驗(yàn)機(jī)是將試樣水平放置，兩端不固定的。釋放擺錘，使其沖擊試樣。若試樣未被破壞，則換一個(gè)更重的擺錘并重復(fù)以上步驟，直到試樣破壞。
懸臂梁沖擊試驗(yàn)機(jī)它是將試樣垂直放置并夾緊于沖擊試驗(yàn)機(jī)中，有缺口的一面對著擺錘邊緣。將擺錘釋放，使其沖擊試樣。如果試樣未破壞，則換一個(gè)更重的擺錘，直到試樣破壞。本實(shí)驗(yàn)也可以在更低的溫度下進(jìn)行。
試驗(yàn)取樣規(guī)格不同
簡支梁沖擊試驗(yàn)機(jī)試樣的規(guī)格為80×10mm，有無缺口均可。
懸臂梁沖擊試驗(yàn)機(jī)的試樣規(guī)格是64×12.7×3.2mm(2.5×0.5×0.125英寸)（ ASTM規(guī)定）。最普遍的厚度是3.2mm(0.125英寸)，而更好的厚度是6.4mm(0.25英寸)，因?yàn)檫@個(gè)厚度不會(huì)那么容易彎曲或脆裂。試樣缺口的深度為10.2mm(0.4 英寸)。ISO中標(biāo)準(zhǔn)試樣是削去end tabs的1A型多用途試樣。削去后試樣的規(guī)格為80×10×4mm。試樣缺口的深度為8mm。
試驗(yàn)數(shù)據(jù)不同
簡支梁沖擊試驗(yàn)機(jī)沖擊能量的單位是焦耳。沖擊強(qiáng)度是沖擊能(J)與缺口處的橫截面積之比。試驗(yàn)數(shù)據(jù)越大，材料的韌性越好。
懸臂梁沖擊試驗(yàn)機(jī)它在ASTM沖擊能量的單位是J/m或ft-lb/in。沖擊強(qiáng)度是沖擊能(以J或ft-lb計(jì))除以試樣厚度得到的。試驗(yàn)結(jié)果通常是5個(gè)試樣的平均值。在ISO沖擊能量的單位是kJ/m2。沖擊強(qiáng)度是沖擊能(以J計(jì))與缺口下的面積的比值。試驗(yàn)結(jié)果通常是10個(gè)試樣的平均值。結(jié)果的數(shù)值越大，材料的韌性越好。
蘇公網(wǎng)安備 32050602011050號】
